RI施設の安全と環境を守るために
放射性有機物を簡単操作で簡潔に処理する各種装置。

病院や大学、研究所などの基礎研究に欠かせないRI施設には、徹底した安全管理が求められます。
ワカイダ・エンジニアリングは、RIの安全な処理を簡単な操作で行える各種装置を提供しています。

遠赤外線動物乾燥装置 WINDYシリーズ

  • WINDY2000WINDY2000
  • WINDY1000WINDY1000

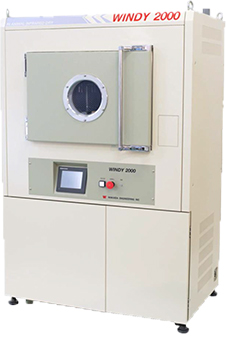

WINDY2000 6つの特長

RI汚染動物を乾燥処理する、遠赤外線動物乾燥装置『WINDY2000』は、
簡単な操作クリーンな脱水を行います。

1

遠赤外線放射セラミックスパネル

自動温度制御をしているため効率的に短時間で脱水処理できます
(効率よく乾燥するようにヒーターは乾燥室上下に設置されています)。

2

扉はワンタッチ方式

運転中に扉を開けると警報が鳴り、停止状態になります。
扉が開放状態ですと運転はできません。

3

汚染動物に触れない

ドライパック(特殊耐熱袋)を使用することで動物の血液、体液、尿等が
袋の中で乾燥するため、装置内部の汚染を最小限に留め、
動物等に触れることなくそのまま専用容器に収納することができます。

4

大容量乾燥室

乾燥室が218Lと大容量なので、一度に多量の処理ができます
(最大15kgまで可能)。

5

給水と排水は一切不要

熱交換器(コンデンサー)への給水は循環式冷却水を使用しているので、
給排水は不要です。

6

万全な安全策

感震装置、凝縮水満水、冷却水レベル低下、乾燥室オーバーヒート、
冷却水オーバーヒート、サーマルトリップ等の安全装置付きです
(システム画面でエラー箇所がわかるようになっています)。

安全装置※オプションにて炎検出表示も可能です(炎検出装置装着 仕様)。

  • 感震装置
  • 凝縮水満水
  • 冷却水レベル低下
  • 乾燥室オーバーヒート
  • 冷却水オーバーヒート
  • サーマルトリップ

WINDYシリーズ・
オプション

遠赤外線動物乾燥装置と動物乾燥装置用の脱臭装置。脱臭装置は集塵装置や局所排風機にも活用可能です。

  • WINDY2000
    型 番:
    WINDY2000
    サイズ:
    1050(W)×1620(H)×755(D) mm
    乾燥方式:
    遠赤外線放射セラミックス
    (上:3枚、下:2枚 ヒーター装着)
    電源:
    3相 AC200V 20A
    乾燥室容積:
    218L

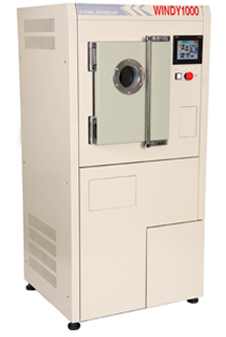

  • WINDY1000
    型 番:
    WINDY1000
    サイズ:
    745(W)×1550(H)×750(D) mm
    乾燥方式:
    遠赤外線放射セラミックス
    (上、下:各1枚 ヒーター装着)
    電源:
    3相 AC200V 20A
    乾燥室容積:
    115L
  • WINDYシリーズ付属機器
    動物乾燥装置用脱臭装置
    活性炭素繊維フィルタにより脱臭します。
    型 番:
    ED-1-W
    サイズ:
    810×400×350(mm)
    乾燥重量:
    40kg
    電源:
    3相 AC200V 5.5A
    フィルタ:
    HEPAフィルタ、WACフィルタ

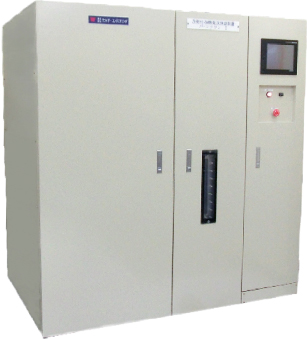

放射性有機廃液焼却装置 バーンクリンシリーズ

バーンクリン

バーンクリン 4つの特長

1

クリーンに完全焼却

“気化旋回ジェット燃焼方式”を採用しています。

  • 廃液を気化し、
  • 大量の空気を
    旋回混合します。
  • 燃焼温度800℃以上
    で完全燃焼します。
  • 残渣はほとんど
    残りません。
2

運転ボタンを押すだけ

シーケンサー回路で自動制御。
ボタンを押すだけで最後まで自動運転です。

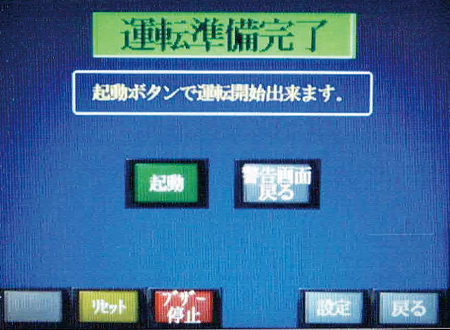

運転準備完了 起動ボタンで運転開始出来ます。 起動 警告画面戻る リセット ブザー停止  設定 戻る
3

万全の安全対策

各種安全装置を内蔵しています。
異常が発生した場合アラーム警報とともにアフターパージし、自動停止します。

内蔵安全装置

  • 炉内温度監視装置
  • 冷却水異常高温監視装置
  • ガス圧感知装置
  • 冷却水流インジケーター
  • 過熱防止装置
  • 失火感知装置
  • 地震感知装置
4

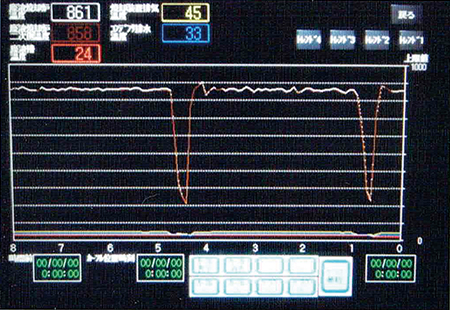

燃焼温度を記録

燃焼温度の監視記録を自動保存します。

バーンクリン
シリーズ

廃液処理能力でお選びください。

  • 型 番:
    バー ンクリン
    サイズ:
    1120×730×1680(mm)
    廃液処理能力:
    1L/h
    電源:
    AC100V 50、60Hz 30A(1800VA)
    廃液タンク量:
    12L
    重量:
    約650kg
    RI凝縮水量:
    約1.2L/h
  • 型 番:
    バーンクリン
    サイズ:
    1500×925×1680(mm)
    廃液処理能力:
    2L/h
    電源:
    AC100V 50、60Hz 30A(1800VA)
    廃液タンク量:
    25L
    重量:
    約980kg
    RI凝縮水量:
    約2.4L/h
  • 型 番:
    バーンクリン
    サイズ:
    1500×925×1680(mm)
    廃液処理能力:
    3L/h
    電源:
    AC100V 50、60Hz 30A(1800VA)
    廃液タンク量:
    25L
    重量:
    約980kg
    RI凝縮水量:
    約3.5L/h

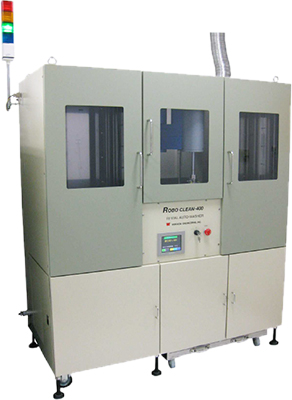

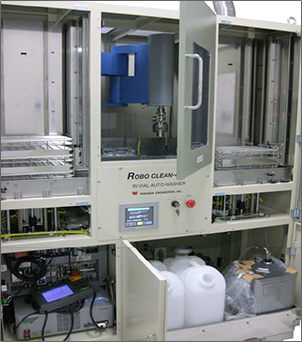

RI全自動バイアル瓶洗浄装置 ROBO CLEAN-400

ROBO CLEAN-400

ROBO CLEAN-400 5つの特長

1

全自動洗浄

(全自動で洗浄処理)

  • パレットに
    入れてセット。
    ボタンを押す
  • フタを取り
  • 廃液を抜き
  • フィルタを
    取って洗浄
  • 各廃品は
    種別に回収
2

最大4種類のバイアル瓶を同時処理

最大4種類、最大数400本を同時処理。
廃液処理作業からも解放されます。

3

カスタマイズ可能

水洗浄、アルコール洗浄等(オプション)のカスタマイズも
可能です。

4

廃液処理も簡単

廃液は自動でタンクに回収されます。
当社製有機廃液焼却装置、バーンクリンで焼却も可能です。

5

安全対策

廃液の有機溶媒の蒸気は強制排気。安全性を高めるためエアー駆動を採用しています。
非常時には自動停止。原因と対応策はディスプレイに表示されます。

ROBO CLEAN

有機溶媒入りの廃液の処理には、長時間かかり、安全面で問題視されていました。当社装置は、セットするだけで全自動洗浄できます。

  • 型 番:
    ROBO CLEAN-400
    サイズ:
    1500×725×1800(mm)
    最大処理能力:
    ワンバッチ 400本
    電源:
    3相 AC200V 20A
    パレット:
    1パレット5本×10列が8パレット
    内臓タンク:
    廃液回収タンク 20L
    バイアル瓶キャップ回収タンク20L
    洗浄液用タンク(オプション)

※別途コンプレッサーによる圧縮空気の供給が必要になります。
